Żuraw samojezdny a żuraw wieżowy - podobieństwa i różnice

Planując prace budowlane należy przemyśleć kilka kwestii – jednym z najważniejszych elementów, które mogą znacząco wpłynąć na przebieg całego projektu, jest dobór odpowiedniego sprzętu. Bez względu na to, czy realizujemy budowę dużego obiektu, czy mniejszego kompleksu, wybór maszyn budowlanych, w tym dźwigów, ma ogromne znaczenie. W przypadku konieczności podnoszenia ciężkich materiałów na wysokość, koniecznym elementem wyposażenia będzie żuraw. W zależności od wymagań projektu, można wybrać między innymi żurawia wieżowego czy samojezdnego. Decyzja ta może stwarzać trudności, ponieważ oba te urządzenia mają swoje mocne strony, ale także ograniczenia.

Podstawowy podział rodzajów żurawi

W pracach budowlanych można spotkać się z różnymi rodzajami żurawi, które różnią się między sobą konstrukcją, ale i zakresem zastosowań. Każdy z tych typów posiada pewne cechy, które decydują o tym, kiedy i w jakich warunkach najlepiej się sprawdzą. Wśród najczęściej wykorzystywanych w branży budowlanej żurawi możemy wyróżnić trzy główne typy:

• Żuraw przeładunkowy tzw. HDS (hydrauliczny dźwig samochodowy) – to mobilna maszyna składająca się z samochodu ciężarowego lub dostawczego i zamontowanym na nim żurawiem (tzw. przenośnym czy przeładunkowym). Posiada jedno lub dwa ramiona poruszane za pomocą siłowników hydraulicznych. Jest to rodzaj dźwigu hydraulicznego, którego głównymi cechami są duża siła podnoszenia (od kilkuset kilogramów do nawet kilku ton) oraz możliwość precyzyjnego ustawiania ładunków. Żuraw HDS, dzięki swojej konstrukcji, jest bardzo uniwersalny, ponieważ pozwala na jego szybki transport między różnymi lokalizacjami, co w przypadku wielu projektów budowlanych jest bardzo ważne. Żuraw HDS idealnie nadaje się do załadunku i rozładunku materiałów budowlanych, a także do transportu elementów konstrukcyjnych na placu budowy.
• Żuraw wieżowy – to stacjonarna maszyna budowlana, która służy głównie do transportu materiałów zarówno w pionie, jak i poziomie, co sprawia, że jest przydatna przy realizacji dużych i długich inwestycji budowlanych. Żurawie wieżowe, dzięki swojej konstrukcji, mogą osiągać bardzo duże wysokości robocze, nawet 100 metrów, co czyni je jednym z lepszych przy budowie wieżowców, wysokich budynków biurowych czy innych obiektów, które wymagają precyzyjnego montażu elementów konstrukcyjnych na wysokości. Żuraw wieżowy składa się z wieży, która jest mocowana do solidnych fundamentów, oraz wysięgnika, który umożliwia podnoszenie ciężkich materiałów. W porównaniu do żurawia HDS, żuraw wieżowy ma zdecydowanie większy zasięg, zarówno w pionie, jak i w poziomie, i jest w stanie podnieść o wiele cięższe ładunki. Jest to maszyna wykorzystywana głównie w dużych projektach budowlanych o długim czasie trwania, gdzie wymagana jest duża stabilność i precyzyjność.
• Żuraw samojezdny (samochodowy) – to kołowy dźwig jednoramienny, który charakteryzuje się dużą mobilnością i zdolnością do pracy w trudnych warunkach. Jest to sprzęt budowlany, który może być używany zarówno na placach inwestycji, jak i do transportu materiałów w różne miejsca na terenie budowy. Żurawie samojezdne cechują się dużą elastycznością, dzięki wbudowanemu systemowi napędowemu, który pozwala na ich swobodne poruszanie się po placu budowy i zmianę lokalizacji w zależności od potrzeb. Żurawie te są bardzo przydatne w sytuacjach, kiedy konieczne jest częste przemieszczanie sprzętu na dużych powierzchniach budowy, ale także w przypadku, gdy projekt wyklucza prace na bardzo dużych wysokościach, a istotniejsza jest mobilność.

Żuraw wieżowy i jego podstawowe parametry

Jedna z największych maszyn roboczych. Dzieli się na różne rodzaje, w zależności od:

Rodzaju posadowienia:

Podstawowy podział żurawi wieżowych dotyczy rodzaju posadowienia, które ma wpływ na stabilność maszyny oraz jej mobilność w trakcie pracy.

• Żurawie stacjonarne – jak sama nazwa wskazuje, żurawie tego rodzaju są stacjonarne i montowane na stałym podłożu. Wymagają odpowiedniego przygotowania gruntu, na którym będą kotwiczone. Może to być kotwa tracona, która zapewnia stabilność maszyny podczas pracy, lub podwozie, które jest wykorzystywane w przypadku żurawi montowanych na terenach o różnorodnym podłożu, jak np. piaszczyste czy gliniaste. Stacjonarne żurawie wieżowe najczęściej stosowane są w długotrwałych inwestycjach budowlanych, gdzie wyklucza się przemieszczania maszyny, ale wymagana jest wysoka precyzja i stabilność.
• Żurawie przejezdne – w tym przypadku maszyna jest wyposażona w system umożliwiający jej poruszanie się po placu budowy. W zależności od tego, jakim systemem mobilności dysponuje żuraw, rozróżnia się żurawie przejezdne szynowe, kołowe oraz gąsienicowe. Żurawie szynowe poruszają się po torach, co pozwala im na transport wzdłuż wyznaczonej trasy. Żurawie kołowe, z kolei, poruszają się na własnych kołach, co zapewnia dużą mobilność w terenie. Żurawie gąsienicowe oferują najlepszą przyczepność i stabilność na trudnym, miękkim podłożu, dzięki czemu mogą być wykorzystywane na terenach o niestabilnym gruncie.

Rodzaj sposobu montażu

Montaż żurawi wieżowych jest procesem wymagającym zastosowania odpowiednich narzędzi. Istnieją dwie podstawowe metody montażu, które różnią się między sobą zarówno sposobem transportu, jak i konstrukcją samego urządzenia.

• Żuraw dolnoobrotowy – ten typ żurawia przyjeżdża na plac budowy na ciągniku siodłowym lub balastowym. Po ustawieniu maszyny na przygotowanym gruncie, pierwszym krokiem jest jej wypoziomowanie. Montuje się przeciwwagę, która stabilizuje całą konstrukcję. Kolejnym etapem jest montaż wieży oraz wysięgnika. Żurawie dolnoobrotowe są stosowane głównie tam, gdzie konieczna jest większa precyzja w montażu konstrukcji oraz gdzie dostęp do terenu jest dość ograniczony.
• Żuraw górnoobrotowy – w przypadku żurawia górnoobrotowego, transport odbywa się przy pomocy ciężarówek. Montaż odbywa się z udziałem żurawia samojezdnego, który pomaga w ustawieniu masywnych elementów konstrukcji. Na specjalnie przygotowanej nawierzchni umieszczana jest podstawa, na której składa się wieżę, zazwyczaj z pojedynczych elementów. Jednocześnie montuje się balast centralny, który stabilizuje maszynę. W dalszej kolejności mocuje się obrotnicę, a także system przeciwwysięgu, który pozwala na rozciąganie wysięgnika w zależności od potrzeb budowy. Tak skonstruowany wysięgnik podnoszony jest do góry i kotwiczony na obrotnicy, co daje pełną funkcjonalność całej maszyny.

Rodzaj wysięgnika

Wysięgnik żurawia wieżowego to jeden z najważniejszych elementów konstrukcyjnych, ponieważ to on odpowiada za podnoszenie i transportowanie ładunków. Istnieją różne typy wysięgników, które różnią się między sobą konstrukcją i sposobem pracy.

• Wysięgnik wychylny – jest to jeden z bardziej popularnych rodzajów wysięgników stosowanych w żurawiach wieżowych. Wysięgnik pozwala na ustawienie go pod różnymi kątami w celu optymalizacji zasięgu roboczego. Jest to rozwiązanie, które często sprawdza się w projektach, gdzie konieczne jest podnoszenie materiałów na średnie wysokości, ale z dużym zakresem roboczym w poziomie. Dzięki swojej konstrukcji wysięgnik wychylny może precyzyjnie manewrować ciężkimi ładunkami.
• Wysięgnik wodzakowy – w tym przypadku mamy do czynienia z dwoma wariantami: odciągowym i bezodciągowym. Wysięgnik wodzakowy odciągowy jest wspierany przez system odciągów, które stabilizują wysięgnik podczas pracy, pozwalając na podnoszenie ciężkich ładunków na dużą wysokość. Z kolei w wysięgniku wodzakowy bezodciągowy brak jest konieczności stosowania dodatkowych odciągów, dzięki czemu jest prostszy w konstrukcji, ale jednocześnie może mieć mniejszą nośność w porównaniu do wersji odciągowej.

Żuraw samojezdny i jego podstawowe parametry

Dźwigi, żurawie samojezdne należą do najbardziej wszechstronnych i mobilnych typów maszyn wykorzystywanych w pracach budowlanych. Jego budowa i zasada działania pozwalają na wykonywanie różnorodnych zadań na dużych przestrzeniach, a także na szybką zmianę lokalizacji w obrębie placu budowy. To dźwig, który jest wyjątkowo ceniony w przypadkach, gdy mobilność i elastyczność odgrywają kluczową rolę, a jednocześnie wymagane są znaczne udźwigi i zasięgi robocze.

Konstrukcja i napęd

Żuraw samojezdny to urządzenie mobilne, które porusza się na własnym podwoziu. Jego podstawową cechą, która wyróżnia ten typ żurawia, jest to, że jest on zamontowany na podwoziu samochodu ciężarowego lub na specjalistycznym podwoziu, co zapewnia mu dużą mobilność. Dzięki temu żuraw samojezdny jest w stanie sprawnie przemieszczać się między różnymi lokalizacjami na placu budowy, a także dojeżdżać do innych obiektów w obrębie projektu budowlanego.

Wyciągarka i teleskopowy wysięgnik

Ważnym elementem konstrukcji żurawia samojezdnego jest wyciągarka, która odpowiada za podnoszenie i opuszczanie ładunków. To właśnie dzięki wyciągarce żuraw samojezdny może wykonywać precyzyjne operacje, takie jak transportowanie ciężkich materiałów na określoną wysokość czy w konkretnym zasięgu. Wyciągarka jest napędzana przez silnik, a jej moc pozwala na podnoszenie ładunków o dużej wadze. Zazwyczaj jest ona wyposażona w systemy sterowania, które umożliwiają dokładne ustawienie ładunku oraz bezpieczne jego przemieszczenie.

Obrotowy pomost

Kolejnym istotnym elementem żurawia samojezdnego jest obrotowy pomost, na którym zamocowany jest wysięgnik. Dzięki obrotowej konstrukcji, wysięgnik może obracać się wokół własnej osi, co pozwala na bardzo precyzyjne ustawienie ładunku w wybranym miejscu. Pomost może obracać się w pełnym zakresie 360°, co zwiększa wszechstronność urządzenia i umożliwia efektywne wykonywanie operacji w różnych kierunkach. Obrotowa konstrukcja pozwala również na precyzyjne dopasowanie kąta nachylenia wysięgnika, co jest szczególnie przydatne przy podnoszeniu ładunków w trudno dostępnych miejscach lub w sytuacjach, gdy żuraw musi unikać przeszkód w obrębie placu budowy.

Zastosowania żurawi samojezdnych

Dźwigi żurawie samojezdne wykorzystywane są w różnych typach prac budowlanych, w tym do podnoszenia i transportu ciężkich materiałów, montażu konstrukcji, jak również w pracach przemysłowych i w porządkowych. Są idealnym rozwiązaniem w miejscach, gdzie wymagane jest szybkie przemieszczanie się maszyny, a także, gdy przestrzeń robocza jest ograniczona. Dźwigi żurawie samojezdne doskonale sprawdzają się w przypadku prac, które wymagają dużej precyzji, takich jak montaż elementów konstrukcyjnych na wysokości, transport materiałów na dużych placach budowy czy w obrębie wąskich przestrzeni. Dzięki swojej mobilności, żuraw samojezdny jest w stanie wykonać te zadania w sposób szybki i efektywny, przy zachowaniu wysokich standardów bezpieczeństwa.

Podobieństwa między żurawiami budowlanymi

Dźwigi, żurawie budowlane, bez znaczenia od swojego typu, pełnią zbliżoną rolę na placu budowy, jednak różnią się od siebie konstrukcją, mobilnością czy zastosowaniem. Mimo tych różnic, wszystkie mają wspólne cechy, które sprawiają, że są ważnym narzędziem w każdej inwestycji budowlanej.

1. Pracują w pionie i poziomie

Jednym z najważniejszych podobieństw, które łączy wszystkie dźwigi żurawie budowlane, jest ich zdolność do pracy zarówno w pionie, jak i w poziomie. Dzięki temu mogą wykonywać różnorodne operacje, takie jak transportowanie materiałów na dużą wysokość, jak i przesuwanie ciężkich ładunków na poziomie gruntu czy między różnymi poziomami budowy.

• Praca w pionie pozwala żurawiom na unoszenie ciężkich elementów. Dźwigi, szczególnie te stacjonarne i wieżowe, mają ogromny zasięg pionowy, umożliwiający transport na bardzo dużych wysokościach, co jest kluczowe w przypadku budowy wysokich budynków, wieżowców czy konstrukcji inżynieryjnych.
• Praca w poziomie jest równie istotna i pozwala na przesuwanie materiałów pomiędzy różnymi miejscami na placu budowy. Dzięki obrotowej konstrukcji wielu żurawi (np. samojezdnych), możliwe jest przemieszczanie ładunków w poziomie, co jest przydatne w przypadku instalacji elementów na poziomie gruntu, takich jak fundamenty, rury czy konstrukcje stalowe.

2. Przenoszą ciężkie ładunki

Innym wspólnym aspektem żurawi budowlanych jest ich zdolność do przenoszenia ciężkich ładunków. To jedna z głównych funkcji tych maszyn, dzięki której stają się one konieczne w procesach budowlanych. Żurawie są projektowane tak, aby podnosić ładunki o dużej masie, które są wykluczone z przenoszenia ręcznie czy za pomocą innych urządzeń.

Moc udźwigu żurawia zależy od jego konstrukcji, rozmiarów oraz zastosowanej technologii. Na przykład żurawie wieżowe, z ich potężnymi wysięgnikami, mogą podnosić ładunki o masie kilku ton, co jest konieczne przy montażu elementów konstrukcyjnych na dużych wysokościach. Z kolei żurawie samojezdne, dzięki swojej mobilności, również potrafią przenosić bardzo ciężkie ładunki, jednak z mniejszym zasięgiem roboczym w porównaniu do żurawi wieżowych.

3. Wspierają działania na budowach

Dźwigi, żurawie budowlane odgrywają kluczową rolę w prawie każdym etapie realizacji projektu budowlanego. Niezależnie od tego, czy jest to budowa wieżowca, mostu, czy hala produkcyjna, żurawie wspierają wiele działań na placu budowy. Ich wszechstronność sprawia, że mogą być wykorzystywane w różnorodnych zadaniach:

• Montaż elementów budowlanych, takich jak panele betonowe, stalowe elementy nośne czy prefabrykowane moduły.
• Podnoszenie i transport ciężkich materiałów – konieczne w czasie budowy i wykończeń, takich jak maszyny, beton czy materiały budowlane.
• Instalowanie i demontowanie tymczasowych struktur – żurawie są wykorzystywane także do montażu rusztowań, dźwigów tymczasowych, czy innych elementów pomocniczych.

4. Podlegają dozorowi technicznemu UDT

Wszystkie żurawie budowlane, bez względu na typ, muszą być regularnie kontrolowane pod kątem bezpieczeństwa i technicznej sprawności. Podlegają one dozorowi technicznemu UDT co oznacza, że przed rozpoczęciem eksploatacji oraz w trakcie użytkowania, urządzenie musi przejść szereg badań technicznych.

5. Zwiększając długość ramienia, zmniejszamy udźwig maszyny

Wszystkie żurawie budowlane – bez względu na to, czy są to żurawie wieżowe, samojezdne czy przeładunkowe – mają wspólną cechę, która wiąże się z udźwigiem maszyny. Zwiększając długość ramienia (wysięgnika), zmniejsza się maksymalny udźwig maszyny. To naturalne zjawisko, które wynika z zasad fizyki i wpływa na sposób, w jaki żuraw może operować.

Różnice między żurawiami wieżowym a samojezdnym

Dwa najpopularniejsze rodzaje dźwigów mają też między sobą kilka zasadniczych różnic. Wyglądają one następująco:

A jak praca dźwigu wygląda w praktyce?

Rozpoczynają się działania budowlane związane z powstawaniem hotelu pracowniczego przy Uniwersytecie. Obsługiwać ma je dźwig wieżowy. Jednak nim rozpocznie pracę, trzeba tę maszynę przygotować – złożyć żurawiem samojezdnym.

Ustaliliśmy początek pracy na 18 kwietnia. W tym dniu operator Daniel, posiadający uprawnienia do obsługi na dźwigu, zjawia się wczesnym rankiem na miejscu zlecenia. Doskonale zna teren, ponieważ kilka dni temu żurawiem, w tym samym miejscu rozładowywał kontenery z biurami i pomieszczeniami pracowniczymi.

– Dzień dobry! – wita się uśmiechnięty operator. –  Jestem gotowy do pracy!

– Witam! – Odpowiada Kierownik – Miło Pana widzieć! Zaraz ma podjechać tir z częściami żurawia. My już przygotowaliśmy kotwę fundamentową. Proszę się rozstawić sprzętem obok, za chwilę będziemy zaczynać.

Daniel przestawia sprzęt w pobliże gotowej podstawy dźwigu. Rozstawia podpory i sprawdza maszynę. Faktycznie w tym samym czasie podjeżdżają samochody ciężarowe z potrzebnymi elementami.

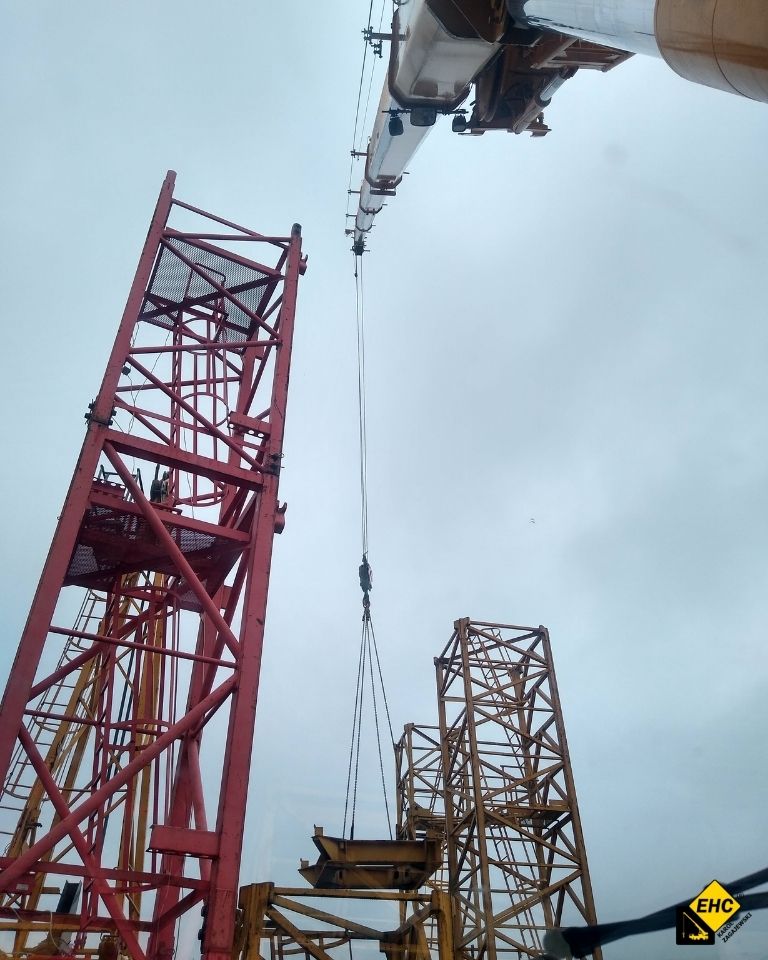

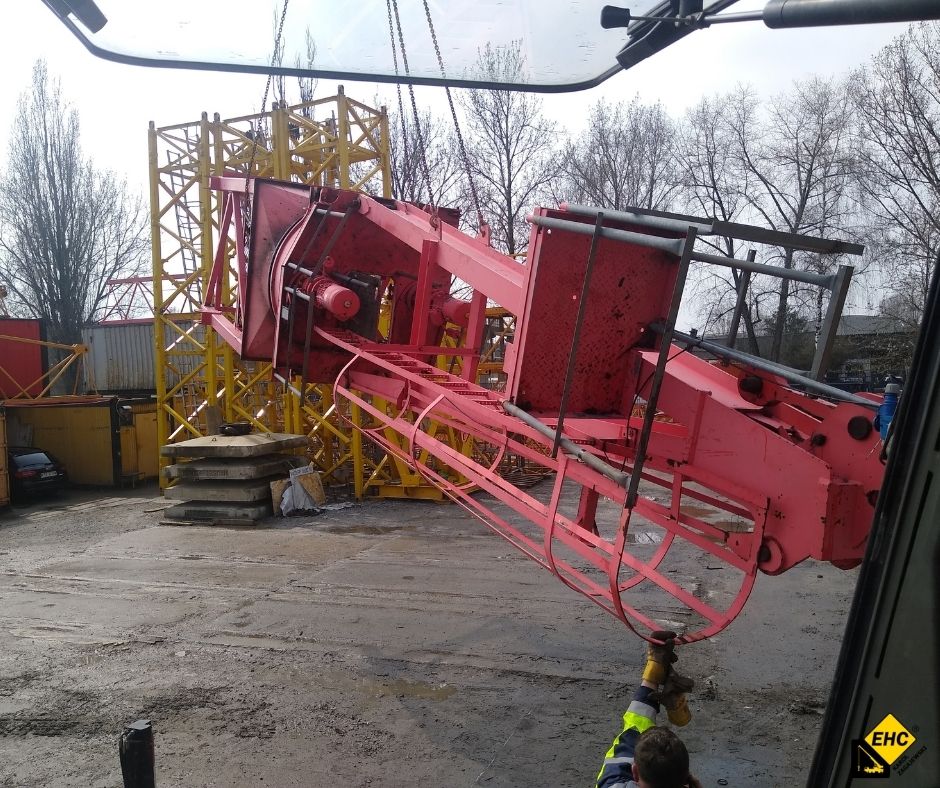

Operator rozpoczyna pracę, składając z pomocą Ekipy kolejne elementy konstrukcji, w odpowiedniej kolejności. Kiedy już ustawi elementy na odpowiedniej wysokości, przychodzi czas na umieszczenie balastu, obrotnicy i przeciwwysięgu. Mimo, że brzmi to skomplikowanie, Daniel jest doświadczony w tego typu realizacjach i wykonuje je bardzo sprawnie.

– Teraz czas na wysięgnik – instruuje Kierownik – Złóżmy go w tamtym miejscu i idziemy na przerwę – wskazuje na wyrównaną powierzchnię za samochodem.

– Idealne miejsce! – cieszy się Daniel.

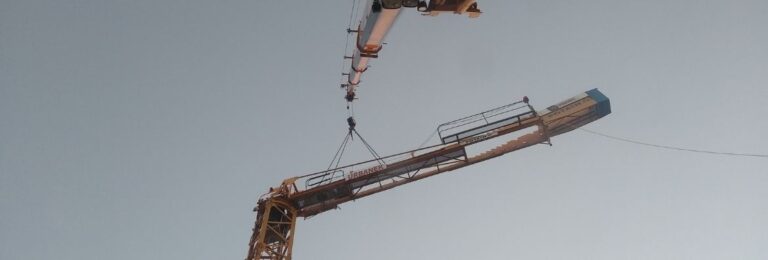

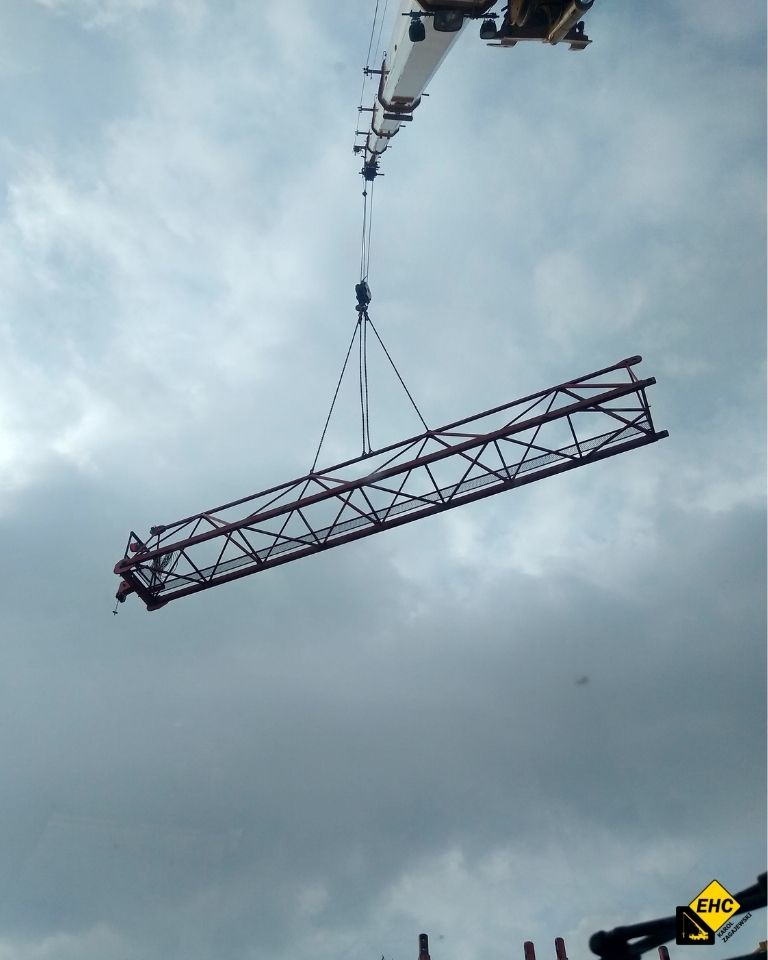

Po przerwie Operator i inni członkowie Ekipy budowlanej dokładnie skręcają elementy ramienia wysięgnika. Gdy jest gotowe, Daniel w całości dźwigiem samobieżnym umieszcza je przy obrotnicy. Tam Pracownicy dokładnie montują je do całości konstrukcji.  Mimo zmęczenia wszyscy są zadowoleni z efektów.
