Zewnętrzne sterowanie podnośnikiem koszowym WUMAG WT 450 odbywa się za pomocą panelu w koszu lub pilotem. Tym razem chcemy Ci przybliżyć, jak wygląda ta druga opcja. Zobacz, jakich przycisków powinieneś użyć do konkretnych manewrów wysięgnikiem i koszem zwyżki H-45.

Czy trzeba przygotować pilot do działania?

W przypadku modelu WUMAG WT 450 pilot jest wpięty do podnośnika na stałe. W związku z tym wystarczy go wyciągnąć, uruchomić silnik i już można działać. Brak jest tutaj dodatkowych czynności związanych z podłączeniem jego kabla, jak ma to miejsce np. w przypadku podnośnika koszowego TB 220.

Co znajduje się na pilocie?

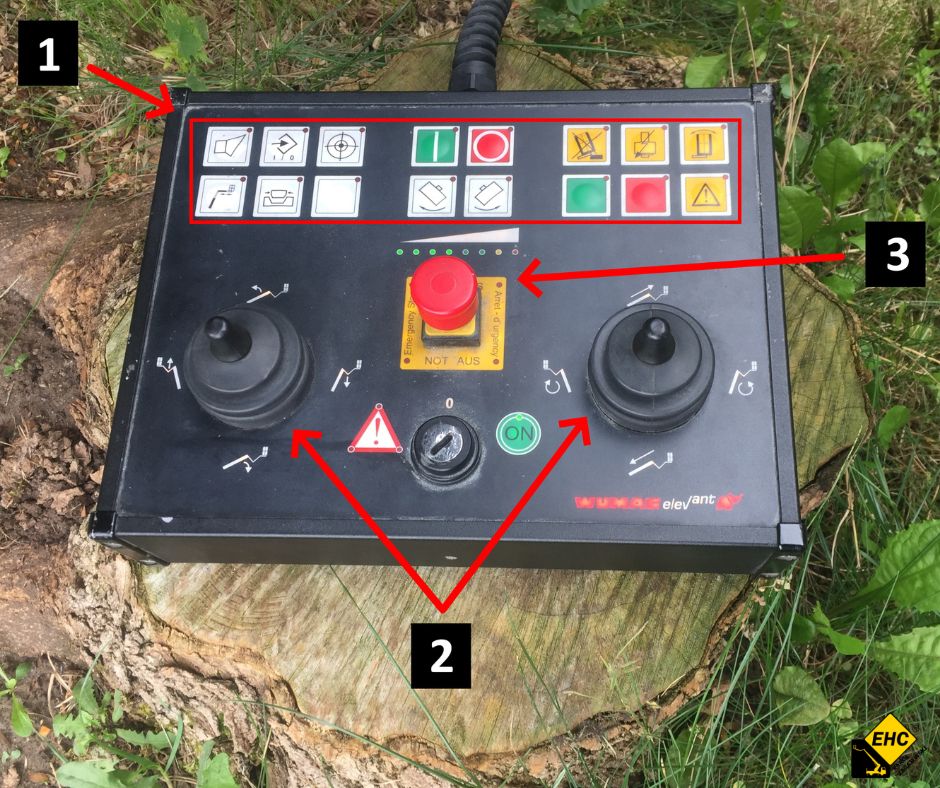

Pilot do zewnętrznego sterowania podnośnikiem koszowym składa się z następujących elementów:

Guziki z funkcjami specjalnymi.
Joysticki do sterowania wysięgnikiem.
Przycisk Not-Aus (Emergency Stop), czyli wyłączenie awaryjne.

Uruchomienie silnika za pomocą pilota

W celu rozpoczęcia sterowania wysięgnikiem podnośnika WUMAG WT 450 należy uruchomić silnik tej maszyny. Aby to wykonać, wystarczy wcisnąć zielony przycisk znajdujący się nad guzikiem NOT-AUS. Analogicznie za pomocą czerwonego przycisku wyłącza się silnik.

Przyciski do uruchomienia / zgaszenia silnika

Manewrowanie wysięgnikiem podnośnika koszowego WUMAG WT 450 za pomocą pilota

W celu poruszania się wysięgnikiem i koszem podnośnika korzystamy z kilku białych przycisków funkcyjnych oraz joysticków. Przesuwając drążek w kierunku funkcji, którą chcemy zrobić, można wykonać:

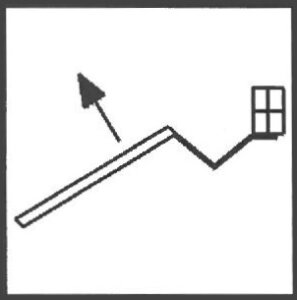

Podnoszenie ramienia

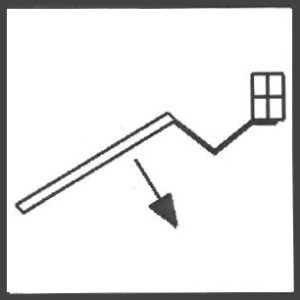

Opuszczanie ramienia

Podnoszenie ramienia kosza

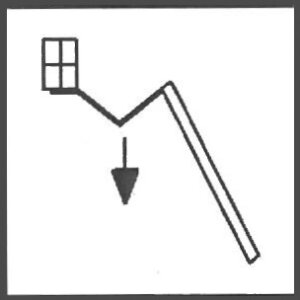

Opuszczanie ramienia kosza

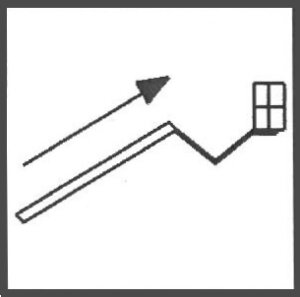

Wysunąć ramię

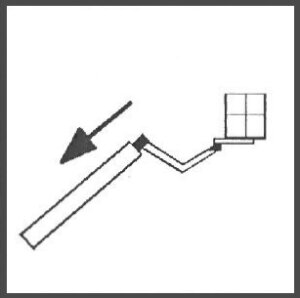

Złożyć ramię

Obrócić się ramieniem zgodnie ze wskazówkami zegara

Obrócić się ramieniem w kierunku przeciwnym do wskazówek zegara

Dodatkowo, aby wysunąć lub złożyć ramię kosza należy wcisnąć biały przycisk znajdujący się w dolnym rzędzie po lewej stronie pilota. Jednocześnie trzeba przesunąć joystick w kierunku ikony manewru, który chcemy wykonać. Kombinacja dla poszczególnych funkcji wygląda następująco:

Zobacz również: Sterowanie wysięgnikiem podnośnika WUMAG WT 450 z pulpitu operatora w koszu

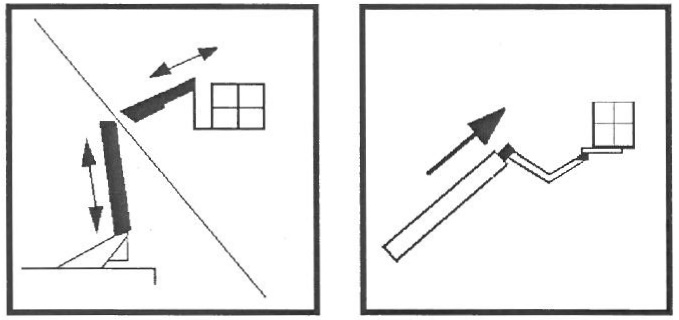

Wysuwanie ramienia kosza (biały guzik po lewej stronie pilota + wskazanie joystickiem)

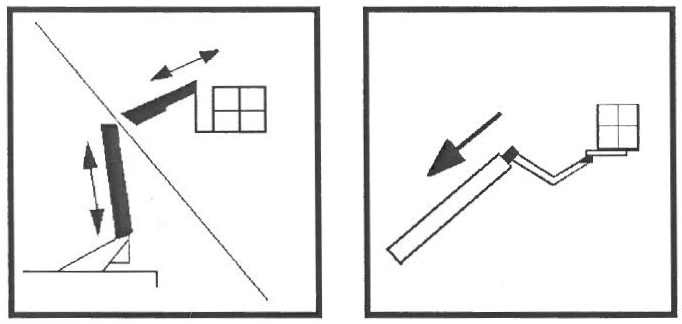

Składanie ramienia kosza (biały guzik po lewej stronie pilota + wskazanie joystickiem)

Obrót kosza za pomocą pilota

WUMAG WT 450 posiada opcję obrotowego kosza. Jest ona przydatna podczas pracy w ciasnych przestrzeniach lub manewrowania wokół obiektów (np. latarni). Obudowaną platformą można poruszać w obu kierunkach. W celu wykorzystania tej funkcji należy użyć następujących białych przycisków:

Obrócenie platformy roboczej w prawo

Obrócenie platformy roboczej w lewo

Za pomocą pilota można sprawnie manewrować wysięgnikiem podnośnika koszowego WUMAG WT 450. Dzięki przybliżeniu funkcjonowania tego panelu, z pewnością będziesz mógł skorzystać z tej opcji. Zachęcamy Cię również do przeczytania naszego artykułu o takim samym sterowaniu jednak z pomocą wyświetlacza w koszu: https://www.ehc-krakow.pl/blog/sterowanie-wysiegnikiem-podnosnika-wumag-wt-450-z-pulpitu-operatora-w-koszu/.
