Jaki wybrać wariant podpierania w podnośniku koszowym WUMAG WT 270?

Jesteś na realizacji. Chcąc zacząć pracę, potrzebujesz rozstawić podnośnik koszowy. Pierwszy etap to rozłożenie podpór, a drugim jest wypoziomowanie zwyżki. W H-27 możesz wybrać jedno- lub dwustronne podpieranie oraz rozłożenie w obrysie pojazdu. Przeczytaj, jak to zrobić i jakich przycisków użyć w tych wariantach.

Zwyżka H-27: zmienne rozstawienie podpór

Ten podnośnik koszowy ma opcję zmiennego rozstawienia podpór. Dzięki temu masz szansę pracować również na ograniczonej przestrzeni i docierać zwyżką w trudno dostępne miejsca.

Pulpit operatora w koszu – co się na nim znajduje i jak to się wiąże z rozstawianiem podpór?

Wybór wariantu podpierania w zwyżce H-27 dokonuje się z pulpitu operatora w koszu. Decyzję o tym, czy rozstawia się zwyżkę na jedną stronę lub dwie, podejmuje ostatecznie operator. Jest to zależne m.in. od ilości miejsca wokół pojazdu. Gdy jest mało przestrzeni, rozkłada się na jedną stronę, a jeśli dużo – standardowo rozmieszcza się podnośnik na obie strony.

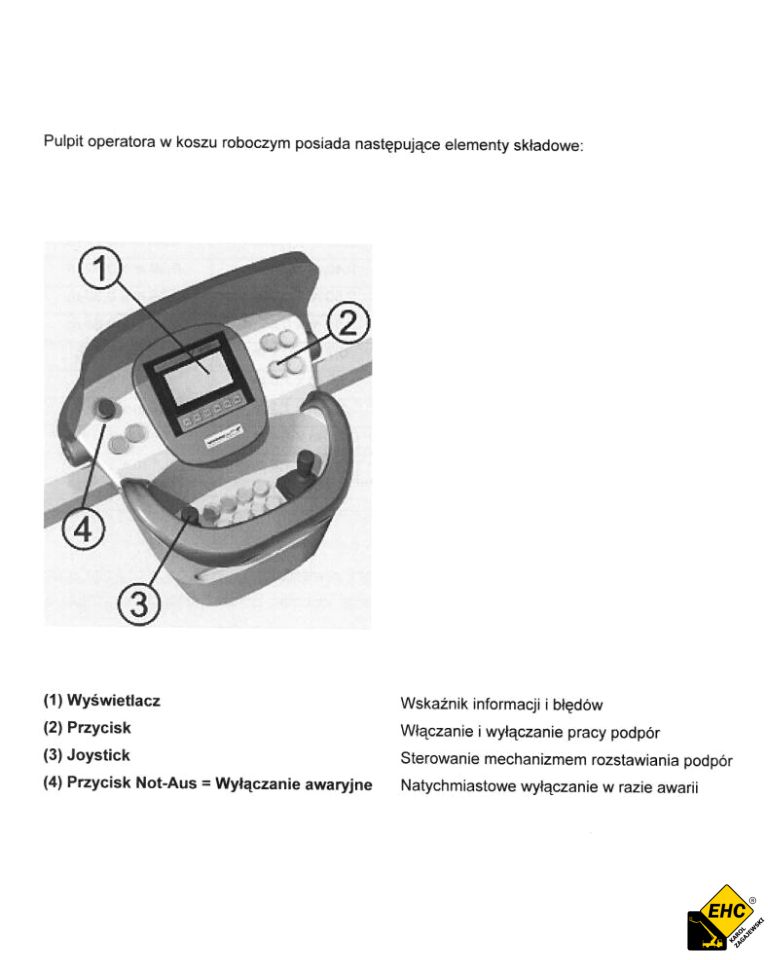

Na pulpicie operatora w koszu roboczym znajdują się następujące elementy:

1. Wyświetlacz, na którym są wszystkie przyciski do sterowania podporami. Na nich skoncentrujemy się w dalszej części tekstu.
2. Przyciski.
3. Joysticki (jeden po lewej i jeden po prawej stronie) – sterowanie mechanizmem rozstawiania podpór.
4. Guzik do wyłączania awaryjnego.

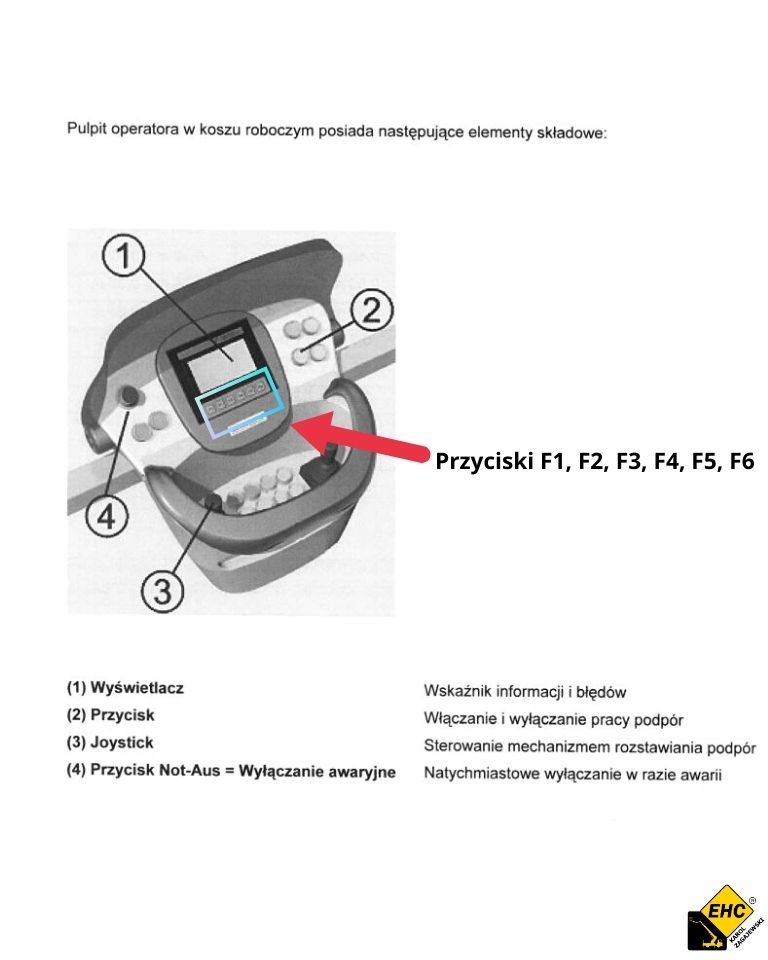

Zdj 1. Pulpit operatora w koszu, instrukcja obsługi

Wyświetlacz na pulpicie operatora. W jaki sposób dokonuje się podparcia podnośnika?

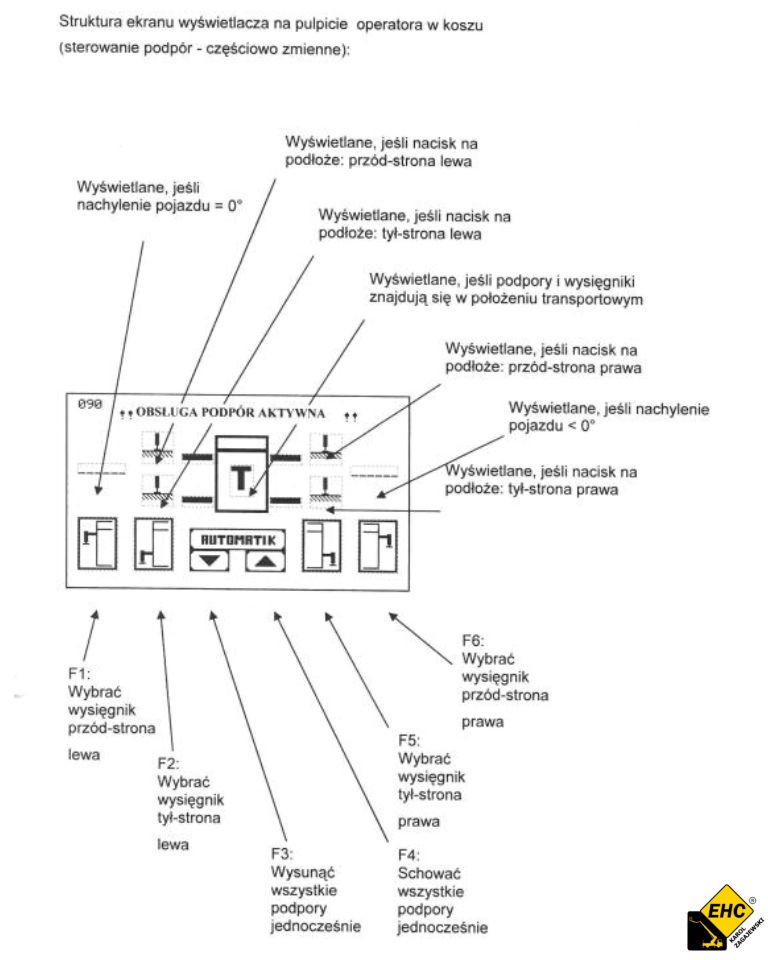

Zdj. 2. Wyświetlacz operatora w koszu, instrukcja obsługi

Do tego celu służą przyciski:

• F1 – wybór wysięgnika przedniego z lewej strony,
• F2 – wybór wysięgnika tylnego z lewej strony,
• F3 – wysuwanie wszystkich podpór jednocześnie,
• F4 – jednoczesne chowanie wszystkich podpór,
• F5 – wybór wysięgnika tylnego z prawej strony,
• F6 – wybór wysięgnika przedniego z prawej strony.

Podparcie zwyżki: jakie są warianty?

Istnieją trzy możliwości:

• rozłożenie obustronne, w którym wszystkie ramiona podpór są wysunięte całkowicie,
• rozłożenie jednostronne, gdzie ramiona podpór po jednej stronie są wysunięte całkowicie, po drugiej niewysunięte.
• rozłożenie w obrysie pojazdu – podpory złożone tak jak przy jeździe zwyżką.

Rozłożenie obustronne podpór zwyżki – jakich przycisków użyć do zrobienia tego zadania?

Skoncentruj się na przyciskach, które znajdziesz na pulpicie operatora w koszu. One służą do uruchomienia podpór. Następnie będziesz wysuwał podpory w różne strony przy pomocy joysticków. Opisujemy to poniżej.

Wykonaj kroki:

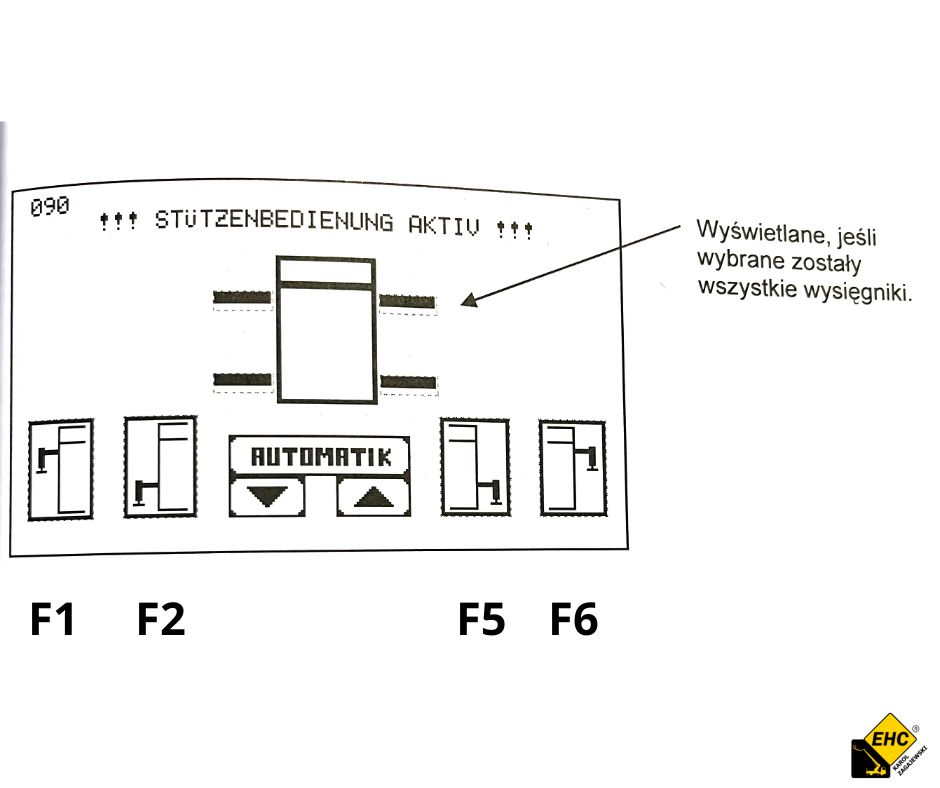

1. Wciśnij F1, F2, F5 i F6, żeby wybrać wszystkie ramiona podpór. To oznacza, że cztery podpory zostaną wysunięte w bok. Sprawdź to na wyświetlaczu.

Zdj. 3 Instrukcja obsługi urządzenia

2. Przy użyciu prawego joysticka wysuń przedni wysięgnik z prawej strony. Kierunek: do przodu i w prawo. Kontroluj ten proces do końca oraz zwróć uwagę na pole wysuwania. W momencie, gdy wysięgnik osiągnie krańcowe położenie, sterowanie automatycznie przełącza się na wysuwanie siłownika pionowego. Kontynuuj proces do momentu zetknięcia się podpory z podłożem. Cały czas kontroluj czynność.

3. Wykorzystaj prawy joystick i wysuń tylny wysięgnik z prawej strony. Kierunek: do tyłu i w prawo. Wysuń go aż do końca, sprawdzając, jak przebiega działanie. Gdy tylny wysięgnik z prawej strony osiągnie krańcowe położenie, wtedy automatycznie wysunie się tylna pionowa podpora z prawej strony. Pamiętaj o kontroli!

4. Użyj lewego joysticka i wysuń przedni wysięgnik z lewej strony. Kierunek: do przodu i w lewo. Resztę wykonaj analogicznie, jak w powyższych punktach.

5. Uchwyć lewy joystick i wysuń tylny wysięgnik z lewej strony. Kierunek: do tyłu i w lewo. Sprawdzaj cały proces i reaguj w razie potrzeby. Wykonaj kroki podobne jak do tej pory.

6. Inny sposób, to jednoczesne poruszanie lewym joystickiem w lewo i prawym joystickiem w prawo lub naciśnięcie przycisku F3, który uruchomi wszystkie podpory naraz. Dzięki temu będzie można szybciej wykonać czynność.

Teraz dokonałeś podparcia dwustronnego. Jeśli dobrze wszystko zrobiłeś, na panelu będziesz mieć podświetlone wszystkie wskaźniki.

Rozłożenie jednostronne: które przyciski wcisnąć?

Warto sprawdzić, czy jednostronne rozstawienie zwyżki okaże się komfortowe i pozwoli sprawnie wykonać zlecenie. W tym celu należy też porozumieć się z pracownikami i dowiedzieć, jaki będzie zakres ich działań. Przykład? Jeśli pracujemy na małym obszarze, wystarczy mniejsze rozłożenie.

W przypadku tej zwyżki 2 podpory wysuwa się na bok całkowicie, a dwie zostają w pozycji transportowej. Aby wykonać podpieranie jednostronne, sięgnij do pulpitu operatora w koszu. W tym przykładzie pokażemy, jak podeprzeć zwyżkę z prawej strony.

Wykonaj kroki:

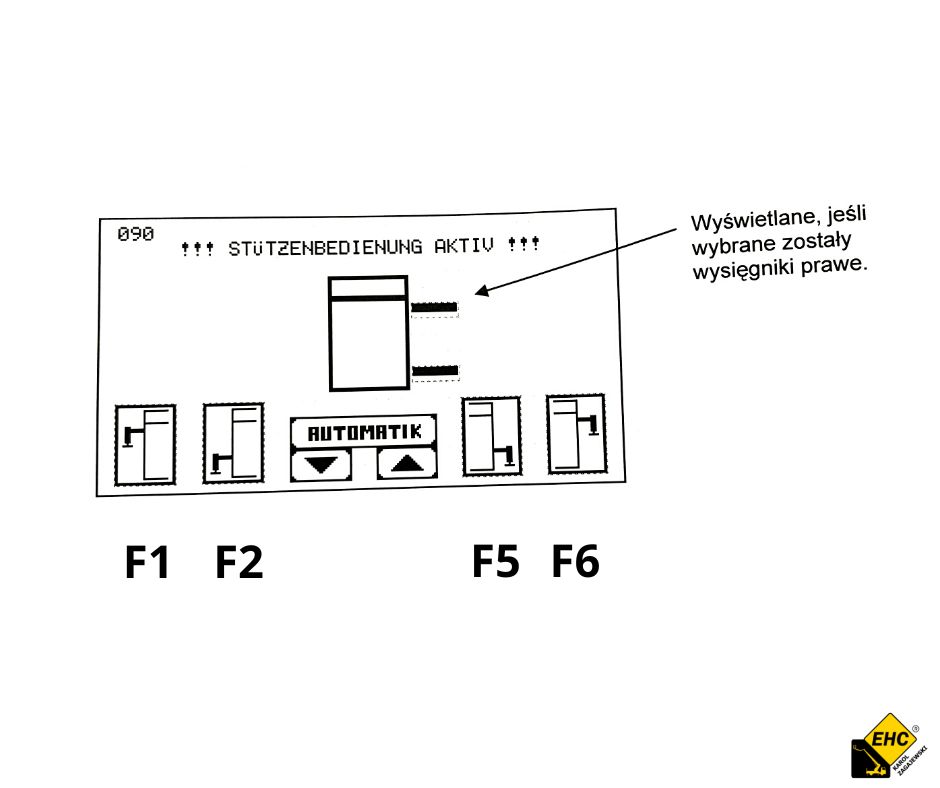

1. Użyj przycisków F5 i F6, aktywuj podpory po prawej stronie. Dezaktywuj wysięgniki po lewej stronie za pomocą przycisków F1 i F2. To oznacza, że podpory z prawej strony zostaną wysunięte całkowicie, a z lewej zostaną w pozycji transportowej. Sprawdź to na wyświetlaczu (powinny świecić się te dwie z prawej strony).

Zdj 4. instrukcja obsługi urządzenia

2. Za pomocą prawego joysticku wysuń przedni wysięgnik z prawej strony. Kierunek: do przodu w prawo. Zrób to do końca, jednocześnie kontrolując akcję.

3. Gdy wysięgniki osiągną położenie krańcowe, sterowanie automatycznie uruchamia wysuwanie podpór. Wysuwa się przednia podpora pionowa z prawej strony. Kontroluj pole wokół niej.

4. Chwyć prawy joystick w celu wysunięcia tylnego wysięgnika z prawej strony (do tyłu i w prawo). Jak wyżej, zadbaj o sprawdzenie akcji.

5. Po wysunięciu wysięgnika do końca, włączy się wysuw podpór. Tym razem będzie to tylna pionowa podpora z prawej strony. Poczekaj, aż będzie miała kontakt z podłożem.

6. Teraz czas wysunąć pozostałe podpory w pozycji transportowej. Lewym joystickiem wysuń przednią podporę z lewej strony (poruszaj lewym joystickiem do przodu i w lewo). Wykonuj czynność, aż podpora osiągnie kontakt z podłożem. Kontroluj pole wokół podpory.

7. Lewym joystickiem wysuń tylną podporę z lewej strony (ruszaj lewym joystickiem do tyłu i w lewo). Podobnie jak wcześniej, obserwuj otoczenie dookoła podpory.

8. Alternatywnie możesz wykonać te czynności 2-7 równocześnie, poruszając joystickami jednocześnie (lewym joystickiem w lewo i prawym joystickiem w prawo) lub naciskając przycisk F3.

Teraz wykonałeś prawostronne podpieranie.

Gdy już wiesz, jak podpierać podnośnik koszowy H-27, możesz skutecznie przygotować maszynę do zlecenia. Jeśli chcesz zostać operatorem, odezwij się do nas. Zadzwoń pod numer +48 502 602 577.
