Podpieranie podnośnika koszowego WUMAG WT 450 – instrukcja obsługi pulpitu sterowniczego ze stanowiska na podwoziu

Po ustawieniu się zwyżką w miejscu prac, należy przejść do jej rozłożenia. Jak wygląda pulpit do sterowania podporami? Co należy na nim wcisnąć, aby przygotować maszynę do robót? Poznaj te czynności na przykładzie podnośnika koszowego WUMAG WT 450.

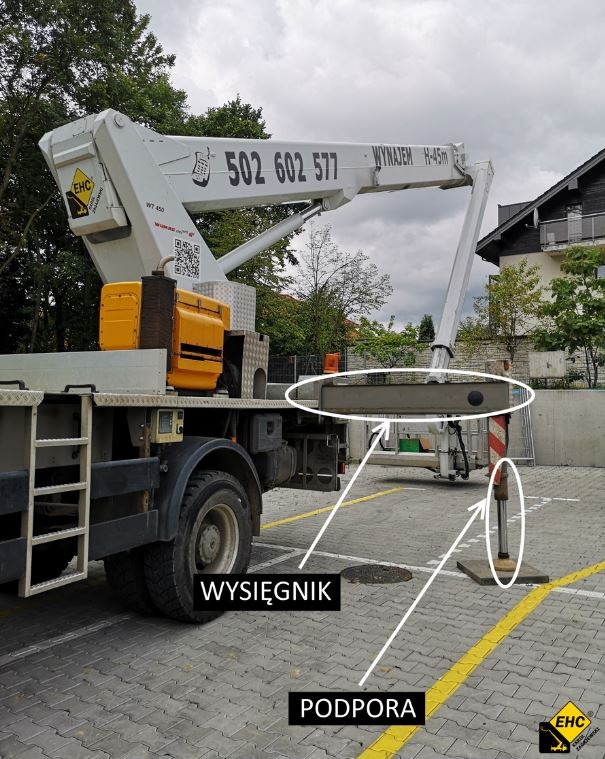

Pulpity sterownicze podpór w tylnej części pojazdu

W tylnej części podnośnika koszowego WUMAG WT 450 są umieszczone 2 pulpity sterowania do uruchomienia mechanizmu podpierania tej maszyny. Znajdziesz je z lewej i prawej strony. Za jakie elementy odpowiadają poszczególne przyciski?

1. Zezwolenie wysuwu
   • a) podpora przednia prawa,
   • b) podpora przednia lewa,
   • c) podpora tylna prawa,
   • d) podpora tylna lewa.
2. Wysięgniki.
3. Podpory pionowe.
4. Podpieranie automatyczne.
5. Wyłączenie awaryjne.
6. Poziomica elektroniczna.
7. Uruchomienie silnika pojazdu.
8. Zatrzymanie silnika pojazdu.
9. Wyłączenie / włączenie reflektorów pod skrzyniami podpór (opcja).
10. Ręczna aktywacja zawieszenia pneumatycznego (opcja).

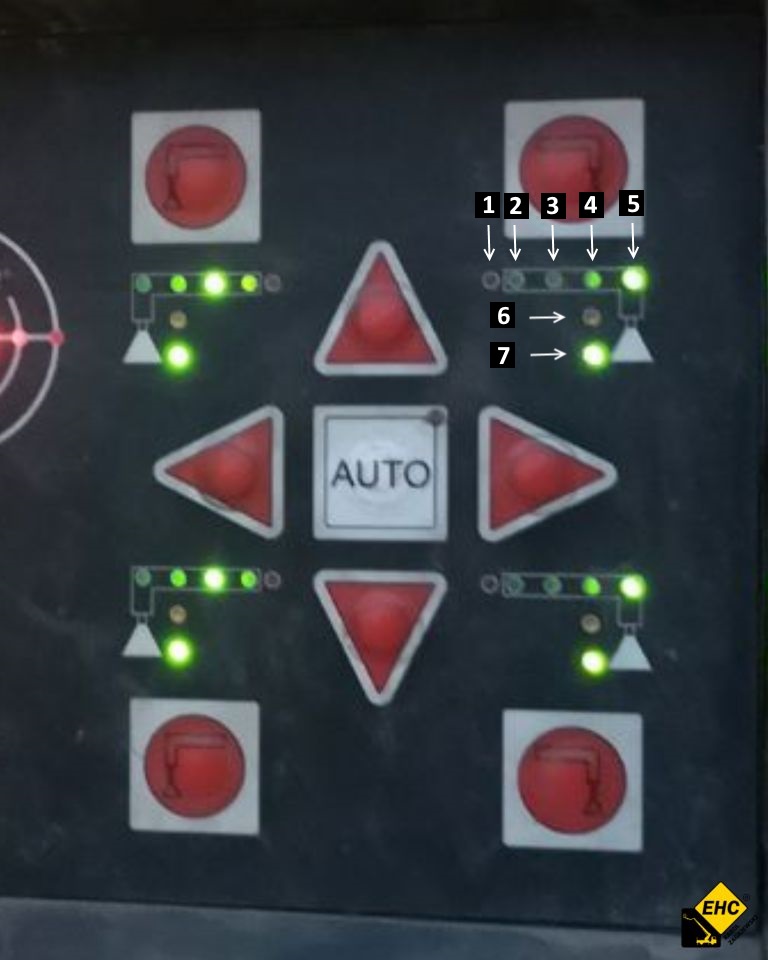

Znaczenie świecących diod przy wysięgnikach i podporach na pulpicie

Na pulpicie są naniesione rysunki symbolizujące wysięgniki i podpory. W ich wnętrzu możemy dostrzec diody. W zależności od wysuwu tego elementu podnośnika koszowego, świecą się w innych miejscach. Co oznaczają poszczególne punkty?

• 1 – wysięgnik w położeniu transportowym.
• 2 – 4 – wysięgnik w położeniu pośrednim.
• 5 – wysięgnik w położeniu krańcowym.
• 6 – podpora pionowa w położeniu transportowym.
• 7 – podpora pionowa w pozycji roboczej (osiągnięto nacisk na podłoże).

Wybór wariantów podpierania podnośnika koszowego WUMAG WT 450 na panelu sterowniczym

Podnośnik koszowy WUMAG WT 450 posiada aż 3 warianty rozłożenia podpór. Jest to bardzo przydatna opcja w przypadku pracy w ograniczonej przestrzeni. Maszynę tę możemy rozstawić w wariancie podparcia obustronnego, jednostronnego lub w obrysie pojazdu.

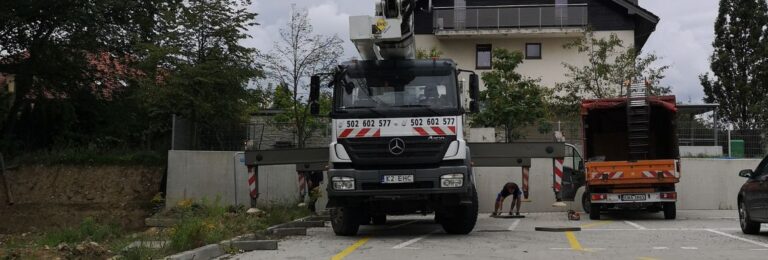

Podpieranie dwustronne – czyli wysięgniki podpór wysunięte bezstopniowo

Aby wykonać podpieranie obustronne, trzeba rozłożyć wszystkie podpory podnośnika koszowego WUMAG WT 450. W tym celu należy postępować w następujący sposób:

1. W celu rozstawienia prawej strony, trzeba otworzyć prawy pulpit do sterowania – dzięki temu mamy stale pod kontrolą to, co dzieje się po tej stronie pojazdu.
2. W pierwszej kolejności wybieramy przycisk zezwolenia wysuwu podpory przedniej prawej (1a) wraz z guzikiem wysięgnika (2) w prawą stronę.
3. Gdy osiągniemy już chcianą szerokość rozstawienia, czas na rozłożenie podpór. W tym celu wciskamy ponownie zezwolenie wysuwu podpory przedniej prawej (1a). Jednak tym razem wybieramy guzik wysięgnika (2) wskazujący dół.
4. Po rozłożeniu przedniej prawej podpory, czas na tylną. Proces ten wygląda tak samo poza tym, że trzeba wybrać zezwolenia wysuwu dla tylnej prawej podpory.
5. Identycznie sytuacja wygląda dla lewej strony. Zalecane jest wtedy korzystanie z lewego pulpitu do sterowania. Dzięki temu ma się lepszą widoczność na rozstawiane wysięgniki i podpory.

Podpieranie jednostronne – czyli wysięgniki po jednej stronie w położeniu transportowym, po drugiej wysunięte bezstopniowo

Aby wykonać podpieranie jednostronne dla podnośnika koszowego WUMAG WT 450, w pierwszej kolejności rozkładamy wysięgniki i podpory po wybranej jednej stronie pojazdu, według instrukcji zawartej powyżej. Następnie należy dodatkowo:

1. Po przeciwległej stronie rozłożyć osobno obie podpory, bez wysuwania ich w bok. W tym celu trzeba wcisnąć górny przycisk zezwolenia (1 + wybrany wariant) wraz z guzikiem podpór pionowych wskazującym w dół.

Podpieranie w obrysie pojazdu – czyli wszystkie wysięgniki w położeniu transportowym

Aby wykonać podpieranie w obrysie pojazdu należy rozłożyć tylko i wyłącznie podpory, bez wysuwania ich w bok. W tym celu postępujemy tak, jak zostało to opisane powyżej w punkcie 1. Czynność tę wykonujemy dla wszystkich 4 elementów.

Mechanizm podpierania podnośnika koszowego to pierwsza czynność w celu całkowitego przygotowania tej maszyny do robót. Jakie są pozostałe? Tego możesz dowiedzieć się z naszego artykułu: https://www.ehc-krakow.pl/blog/mechanizm-podpierania-i-podnoszenia-podnosnika-na-przykladzie-podestu-ruchomego-wumag-450/. A jeśli chciałbyś w praktyce zobaczyć pracę na zwyżce WUMAG WT 450, zadzwoń do nas pod numer +48 502 602 577. Chętnie wynajmiemy dla Ciebie ten sprzęt lub porozmawiamy o zatrudnieniu Cię!
