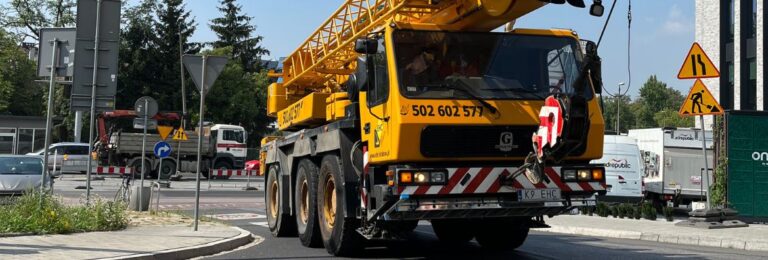

Czym jest ogranicznik udźwigu w żurawiu samojezdnym?

Dla zapewnienia większego bezpieczeństwa prac, żurawie samojezdne są wyposażone w ogranicznik udźwigu. Zadaniem tego urządzenia jest zabezpieczenie dźwigu kołowego przed przeciążeniem. Aby tak się stało, musi być odpowiednio ustawiony przez operatora. Jak to zrobić? Przeczytaj.

Do czego służy ogranicznik udźwigu?

Żurawie samojezdne mają wbudowane ograniczniki udźwigu. To elektroniczne urządzenie, które służy do ustalania konfiguracji maszyny. Jego zadaniem jest zabezpieczenie dopuszczalnych wartości udźwigu żurawia, na określonym promieniu, przed ich przekroczeniem. To oznacza, że powoduje wyłączenie mechanizmu podnoszenia ładunku. Dzieje się tak w przypadku gdy ciężar zawieszony na haku przekroczy udźwig nominalny dźwignicy o ustalony procent. Pozwala to na załączenie mechanizmu opuszczania i odłożenie elementu. Przekroczenie wartości udźwigów jest możliwe. Może się tak stać np. kiedy główny wysięgnik jest wydłużony lub pochylony bardziej niż to dozwolone.

Ważne! Mechanizm urządzenia zabezpiecza pracę tylko z jednym hakiem. Jeśli chciałbyś pracować z dwoma hakami występuje duże ryzyko utraty stateczności.

Ogranicznik udźwigu automatycznie śledzi poniżej podane wartości:

• długość wysięgnika podstawowego,
• kąt pochylenia wysięgnika głównego,
• aktualne obciążenie – ciśnienie mierzone w siłowniku zmiany wysięgu,
• kąt pochylenia kratowego przedłużenia.

Działanie ogranicznika udźwigu w żurawiu samojezdnym

Najważniejszą rzeczą, o której operator musi pamiętać, jest poprawne zaprogramowanie ogranicznika udźwigu.

Dane, które muszą być zaprogramowane, to:

• Kod ogranicznika odpowiadający wartości rozstawienia podpór, zainstalowanej przeciwwadze i długości przedłużenia kratowego.
• Olinowanie, czyli ilość roboczych pasm liny.

Te informacje operator musi wprowadzić ręcznie. Błędnie zaprogramowany ogranicznik udźwigu, daje złudne poczucie bezpieczeństwa. Konsekwencją takiego postępowania jest możliwość przeciążenia żurawia i spowodowania wypadku.

W trakcie pracy dźwigu kołowego, czujniki rozmieszczone w różnych miejscach pojazdu przekazują do jednostki centralnej aktualne wielkości obciążenia. Bieżące i dopuszczalne udźwigi są w sposób ciągły wyświetlane na pulpicie znajdującym się w kabinie operatora. Przed osiągnięciem granicznej wartości obciążenia, urządzenie sygnalizuje w sposób wizualny i akustyczny (przerywany dźwięk brzęczyka), że osiągnięty został stan ostrzegawczy. Jeżeli moment wywracający nadal wzrasta lub zostaje przekroczony, następuje odłączenie ruchów zwiększających zasięg (opuszczanie wysięgnika). Uruchomione zostają również sygnały ostrzegawcze (dźwięk w trybie ciągłym).

W taki sposób mechanizm ogranicznika udźwigu chroni przed wypadkami podczas pracy z żurawiem samojezdnym. Inne rzeczy wpływające na bezpieczną pracę z tą maszyną opisaliśmy w tym artykule na blogu. Zapraszamy chętnych do przeczytania.
